產品信息

奈圖爾 | NTOOLER^? nWire-320線纜測試儀，1秒找出工程布線問題 ！

   nWire-320 功能亮點

  · 線纜長度及故障位置 -- 基于TDR（時域反射）技術，單端測試線對長度及短路、斷線距離，精度0.1米（分辨率）；

  · OOK數字音頻尋線 -- 基于On-Off keying技術（又名二進制振幅鍵控2ASK技術），實現數字音頻尋線；

  · 線纜ID標識 -- 可以快速尋找出線纜ID（編號），一次性可標識≤16個線纜ID；

  · 其他測試工具 -- 圖形化線序測試、線纜電阻值測試等；

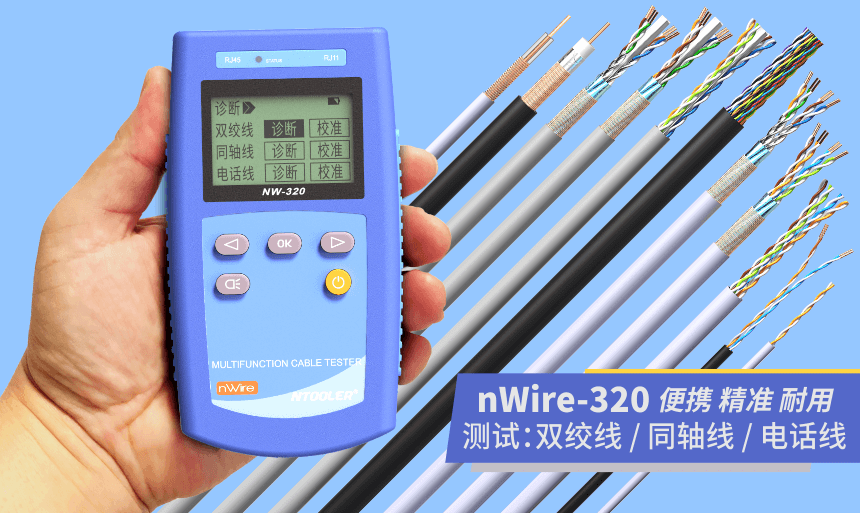

   nWire-320 外觀及界面

   nWire-320 線纜診斷

線纜診斷 - 概述

  · 基于TDR技術（Time domain reflectometry 時域反射）；

  · 精度0.1米，0.2米起測，手持式線纜測試儀行業TDR技術測試較高精度之一；

  · 無需另配適配器，1秒內單端測試線纜長度或故障點位置，縮短通訊線路維修工期；

  · 測量長度為線對長度，由于線對絞距及線對纏繞等問題，線對長度與線纜長度存在區別；

  · 由于線對絞距及線對纏繞等問題，RJ45/RJ11等線纜內的多組線對之間長度可能有細微差別；

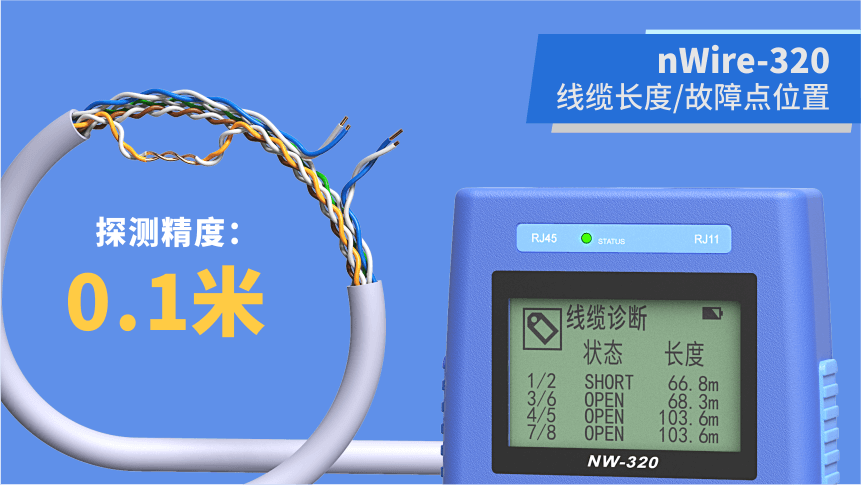

線纜診斷 - 圖例

   nWire-320 音頻尋線

音頻尋線 - 概述

  · 基于OOK數字音頻技術，相對于市面常見的“模擬音頻尋線”，具有超強抗干擾能力；

  · nWire-320主機頂部狀態指示燈與音調變換頻率同步閃爍；

  · 需搭配NT-120多功能遠端適配器（尋線器）使用；

  · NT-120多功能遠端適配器（尋線器）自帶兩顆LED照明光源；

音頻尋線 - 圖例

   nWire-320 線纜標識（Cable ID）

線纜標識 - 概述

  · Cale ID可以快速的在多條線纜中標識出目標線纜；

  · 需搭配RA-30 ID適配器使用;

線纜標識 - 圖例

   nWire-320 線序繪圖

線序繪圖 - 概述

  · 相對于傳統LED指示燈模式的線序測試，nWire-320線序繪圖功能更加快速、直觀和準確；

  · 需搭配NT-120多功能遠端適配器（標配）或 RA-20A遠端適配器使用（選配）;

線序繪圖 - 圖例

   nWire-320 環阻測量

環阻測量 - 概述

  · 測量線纜電阻值，為判斷線路連通可靠性提供物理參考；

  · 測量之前，請按照下方圖示方式先短接遠端對應線對金屬線線頭；

  · nWire-320可通過RJ45轉鱷魚夾轉接線（標配）測量其他線材或?qū)w電阻值；

環阻測量 - 圖例

   nWire-320 液晶顯示

液晶顯示 - 概述

  · 2.0" 點陣液晶屏幕，分辨率128×64；

  · 自帶白色背光，在光線較弱的環境下，依然清晰顯示測試數據；

液晶顯示 - 圖示

   nWire-320 系統設置

  · 聲音背光設置；

  · 英文中文切換；

  · 設備信息查看；

   nWire-320 標準配件

  · nWire-320 線纜測試儀主機 * 1；

  · NT-120 多功能尋線器 * 1；

  · RA-30 線纜ID適配器 * 4（ID1~ID4）；

  · RJ 45 轉接線 * 1；

  · RJ 11 轉接線 * 1；

  · 鱷魚夾 轉接線 * 1（鱷魚夾接RJ45的4/5線對）；

  · 帆布加厚工具包 * 1；

  · 產品使用手冊/保修卡 * 1；

   nWire-320 選購配件

  · RA-30 線纜ID適配器 * 6（ID5~ID10）；

  · RA-30 線纜ID適配器 * 6（ID11~ID16）；

   nWire-320 規格參數

   nWire-320 圖集欣賞
